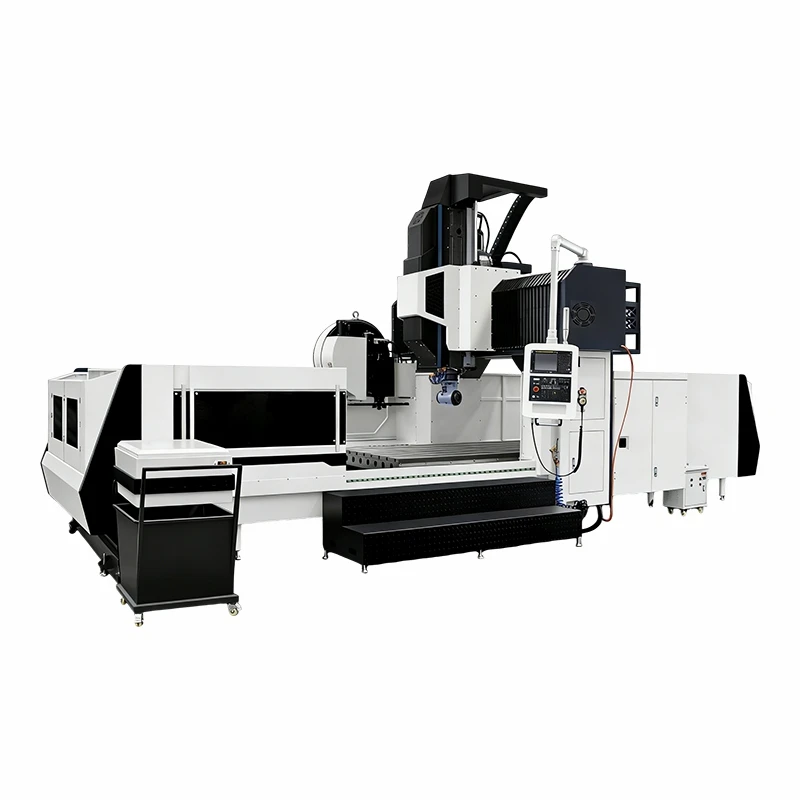

CNC apstrādes centra 3 asis

GMC2518 izmanto divu-kolonnu-stacionāru siju portāla rāmja konstrukciju ar kopējo augstumu 1,9 m un lielu darba galda laukumu 1600 x 2700 mm; Nominālais pacelšanas svars ir līdz 8t. X-Y-Z-ass gājiens ir 2500 mm x 1800 mm x 1000 mm, pabraukšanas augstums ir 1200 mm, piemērots stabilai liela izmēra un smagu darba-smagu elementu, piemēram, lielu vēja veidņu un kronšteinu} . Dubult

Visas nepieciešamās daļas, piemēram, portāla-sija, kolonna un darba galds, tika izgatavotas no augstas kvalitātes-HT300 čuguna, izmantojot liešanas metodi; Pēc tam šie komponenti tiek mākslīgi novecot un vienlaikus tiek apstrādāti, lai pilnībā novērstu iekšējo stresu un nodrošinātu stabilas ilgtermiņa precizitātes īpašības. Aprīkots ar BT50 precīzu vārpstu, C3 precīzas lodveida skrūves priekš-pievilkšanu, 55 mm lieljaudas-rullīšu lineāro virzošo sliedi, izvēles pilnas -slēgtas-cilpas vadību, izmantojot režģa lineālu atgriezeniskās saites nodrošināšanai; Sasniegta pozicionēšanas precizitāte ±0,008 mm/500 mm un atkārtojamības pozicionēšanas precizitāte ±0,005 mm. 18,5 KW liela{17}}griezes momenta vārpstas piedziņa spēj radīt tēraudā lielāku griešanas spēku, nekā aprakstīts iepriekš.

Kā standarta trīs{0}}asu iekārta ir izvairījusies no lielajām vairāku-asu iegādes un uzturēšanas izmaksām, neietekmējot daudzas lielas{2}}izmēra sagatavju apstrādes prasības. Aprīkots ar 24-staciju sviras- tipa instrumentu žurnālu (pēc izvēles 30 stacijām), un tam ir rīka{12}}maiņas ātrums pat 2,5 s, kas ļauj nepārtraukti izpildīt vairākus procesus, vienlaikus saīsinot dīkstāves laiku. Vārpstas ātruma regulēšanas diapazons: 40-6000 apgr./min; Ātrā braukšanas ātrums X-Y-Z trīs koordinātu asīm vienā minūtē ir 20 mm/min, savukārt Z ass ātrās braukšanas ātrums var sasniegt līdz 16 m/minūtē. Var veikt frēzēšanas, urbšanas, urbšanas, vītņošanas un reversās urbšanas darbības; neapstrādāta apstrāde un smalka apdare tiek pabeigta vienlaicīgi.

Aprīkots ar lietotājam-draudzīgu CNC sistēmu (Fanuc, Siemens vai GSK), tas atbalsta trīs-asu savienojumu; ir DNC tiešsaistes apstrādes funkcija un inteliģenta kļūdu skenēšana, ko var viegli vadīt ne-profesionāļi. Ir izstrādāta iekārta, kas ietver iebūvētu-automātisko centralizēto eļļošanas sistēmu, divas spirāles skaidu noņemšanai, un tā var darboties nepārtraukti bez pārtraukuma naktī. Modulārais dizains atvieglo regulāru apkopi; Rezerves{6}}detaļu uzglabāšanas vietas ir ērti izvietotas, lai samazinātu uzturēšanas izdevumus un aprīkojuma bojājumus.
