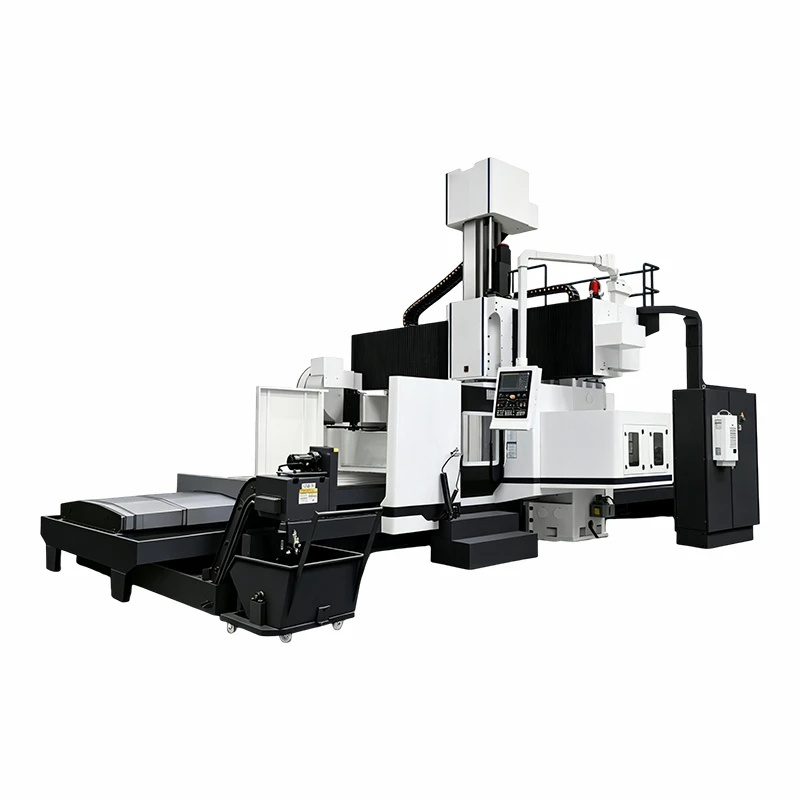

5 ass portāla apstrādes centrs

GMC2720 izmanto precīzu maiņstrāvas dubulto-svārstīšanās leņķa frēzēšanas galviņu, tostarp A-ass + -95 grādu un C-ass 360 grādu nepārtraukti pagriežamu versiju, kas ir sasniegusi augstāko precizitāti ±0,0015 grādi atkārtojamībā[1][5]. Pēc iespīlēšanas pabeigšanas dizains var veikt darbību no piecām pusēm; var realizēt sarežģītu trīsdimensiju sagataves apstrādi; Ne{11}}apstrādes laiks ir par aptuveni 50% mazāks nekā trīs-asu vai četru{14}}asu mašīnai. Frēzēšanas galvās tiešai piedziņai tiek izmantoti griezes momenta motori, un tām ir šķērs{16}}rullīšu gultņi; Tiem ir ļoti stabila rotācija, un tie spēj efektīvi izturēt lielas slodzes, lai nodrošinātu labus dinamiskos raksturlielumus, neradot virsmas defektus nulles -lineāras-ātruma virsotnes stāvokļa problēmas dēļ, ja tiek izmantota vecā-stila tehnoloģija.

Šajā dizainā tiek izmantots portāla izkārtojums, kas ir labvēlīgāks vieglam{0}}svērumam un kompaktumam; turklāt ir ātrāks dinamiskais -servo-reakcijas ātrums. Ir nodrošināta liela 2300x4000 mm darba telpa, kas var izturēt līdz 12 tonnām; Trīs koordinātu asu pārvietošanās attālums ir 4000 * 2700 * 1000 mm, un portāla izmērs ir 2700 mm x 1200 mm. Galvenās šī projekta daļas ietver sijas, tiltu karkasus un gultas, kas visas ir izgatavotas no augstas kvalitātes sveķu izstrādājumiem; Izmantojot kvalificētu HT300 pelēko čugunu kā izejvielu ražošanā, var nodrošināt labākas apstrādes īpašības.

Aprīkota 30 kw augsta griezes momenta elektriskā vārpsta (pēc izvēles 54kw); Vārpstas maksimālais apgriezienu skaits var sasniegt līdz 10 000 apgr./min un zema ātruma nepārtraukta darbība ilgu laiku. Vārpstu atdzesē, izmantojot piespiedu cirkulāciju, izmanto eļļas{5}}gāzes eļļošanas metodi, lai uzturētu zemāku temperatūru un nodrošinātu stabilu darbības uzticamību. Šajā konstrukcijā ir izmantota kolonnas-tipa termiskā-ekrānveida konstrukcija un vadotnes sliedes-apgabala temperatūras{10}}kontroles sistēma, lai samazinātu ģeometriskās novirzes, ko rada temperatūras svārstības vai mašīnu komponentu nodilums, izmantojot lāzera-on-līnijas mērījumus un telpas{13}}kļūdas{{14}tehnoloģijas. Parasti tas tiek nodrošināts ar 24 staciju sviras{17}}tipa instrumentu žurnālu (pēc izvēles — 32 stacijas), un rīka-maiņas ātrums sasniedz pat divas-punktus-astoņas sekundes vienā gabalā.

Tas ir aprīkots ar augstas -veiktspējas CNC sistēmu (pēc izvēles Fanuc-31B-Siemens-Micro Eight), kas atbalsta vairāku asu darbības, RTCP tehnoloģija ir pieejama arī kombinācijā, kā arī DNC reāllaika{6}}vadības funkcionalitāte programmas rediģēšanas laikā bezsaistē. Iekārtai ir moduļu dizains ar pieejamajām opcijām, tostarp automātisko rīku{7}}iestatīšanas sistēmu, lielas jaudas putekļu{8}}noņemšanas sistēmu; Un robotu automātiskās iekraušanas-un-izkraušanas sistēmas, kas atbilst dažādām apstrādes prasībām. Tā ir ieguvusi CE, ROHS un ISO9001 sertifikātus, OPC UA ir atvērtā standarta interfeiss vieglai savietojamībai starp inteliģento darbnīcas vadības sistēmu un rūpnīcas MES sistēmu.
