Shandong TaoFong CNC Machine Tool Co., Ltd. ir viens no vadošajiem portāla CNC frēzēšanas ražotājiem un piegādātājiem Ķīnā, kā arī atbalsta pielāgotus pakalpojumus. Laipni lūdzam šeit no mūsu rūpnīcas iegādāties augstas kvalitātes portāla cnc frēzēšanu. Ir pieejams labs serviss un saprātīga cena.

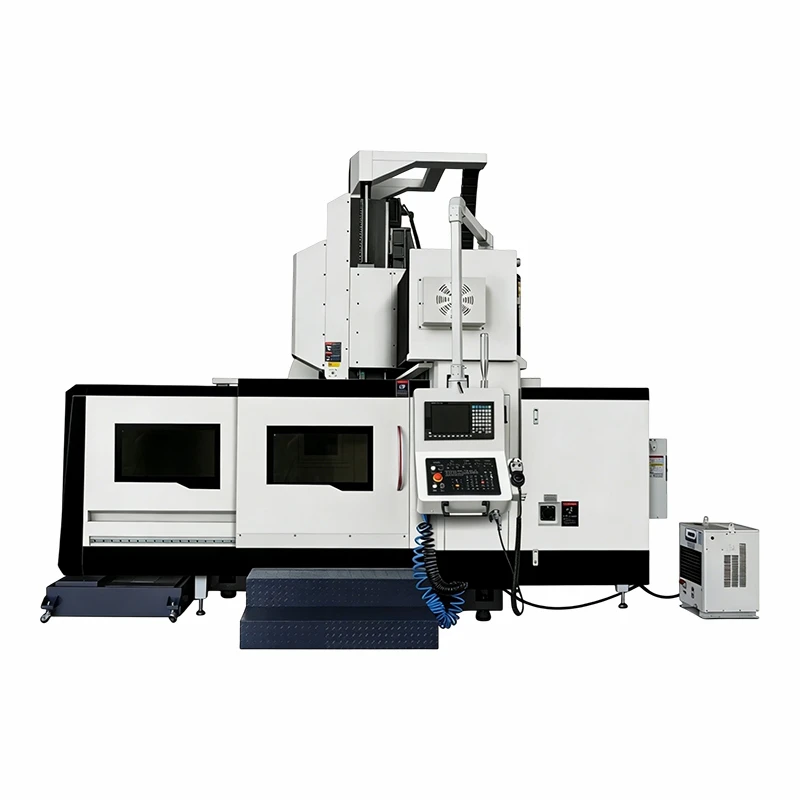

Portāla cnc frēzmašīna GMC1612 ir sava veida augstas precizitātes un lieljaudas portāla tipa CNC mašīna, ko izmanto vidēja un liela izmēra detaļu apstrādei. Atšķirībā no vertikālā apstrādes centra un vispārējiem horizontālajiem modeļiem, tajā tiek izmantota fiksēta portāla konstrukcija ar lielu darbagalda laukumu un ilgu gājienu, tam ir lieliska stingrība un griešanas efektivitāte. Šīs metodes galvenie pielietojumi ir metālu materiāli, piemēram, oglekļa tērauds, leģētais tērauds, alumīnija sakausējumi, veidņu tērauds un čuguns; Tas var apstrādāt nemetāliskus materiālus, tostarp inženiertehniskos plastmasas izstrādājumus; Nodrošina uzticamus un efektīvus apstrādes risinājumus liela izmēra -detaļām mašīnbūves, automobiļu, kosmosa un būvniecības nozarēs.
Produkta priekšrocības
Liela-apstrādes jauda un stabila slodzes-gultnis
GMC1612 ir portāla tipa, tā darba zona ir 1000*1600mm un maksimālā slodze var sasniegt līdz 10 tonnām; Šī iekārta ir daudz labāka nekā vertikālais apstrādes centrs vai mazi{4}}piekārtie modeļi. X-ass, Y-ass un Z-ass pārvietošanās attālums ir 1600 x 1200 x 700 mm, portāla izmērs ir 1230*860 mm plats, ļaujot vienmērīgi apstrādāt liela izmēra darba{15}} gabalus, tostarp lielas konstrukcijas detaļas, plānas plātnes, sagataves. Fiksētā portāla un pārvietojamā darbagalda konstrukcija nodrošina darbības stabilitāti lielas-slodzes apstākļos smaga darba-detaļa dēļ.
Augsta stingrība un izcila precizitāte
Iekārtas portāla sija, gulta un kolonna ir izgatavota no augstas-kvalitatīva HT300 čuguna, izmantojot sveķu smilšu liešanas tehnoloģiju pēc iekšējo spriegumu atbrīvošanas ar sekundāro vibrācijas novecošanas apstrādi. Pēc optimizācijas, izmantojot galīgo elementu analīzi, lai saprātīgi sadalītu spēkus un uzlabotu vibrācijas absorbcijas efektivitāti. BT40 vārpsta (pēc izvēles BT50), iepriekš nospriegota C3-pakāpes precīza lodveida skrūve un Taivānas uzņēmuma HIWIN/PMI lieljaudas lineārais vadotnes veids; Tās pozīcijas precizitāte ir ±0,008 mm (X/Y ass) un ±0,01 mm (Z ass); Atkārtojamības pārvietošanas precizitāte sasniedz ±0,005 mm.
Efektīva griešana un daudzpusīga apstrāde
11/15 kW lieljaudas-vārpstas motoram ir pietiekams griezes moments, un tas var sasniegt maksimālo vārpstas ātrumu 8000 apgr./min vai pat līdz 12 000 apgr./min. Tas parasti tiek nodrošināts ar 24-staciju rokas-tipa rīku žurnālu, kas atbalsta ātru instrumentu maiņu un vairāku-procesu nepārtrauktu apstrādi, lai saīsinātu neapstrādes laiku. Atbalsts frēzēšanai, urbšanai, urbšanai, pret{12}}urbšanai un citiem procesiem; tam ir no kreisās{13}}līdz-labā leņķa frēzēšanas galviņa, kas ļauj veikt 5 pusēju griešanu vienā pozīcijā, lai palielinātu jaudu.
Inteliģenta darbība un uzticama veiktspēja
Aprīkots ar vienkāršu, ērtu CNC risinājumu (piemēram, no Fanuc, siemen vai GSK), var izvēlēties trīs asu savienojumu,{0}}reāllaika programmas atjaunināšanai un automātiskai kļūmju uzraudzības funkcijai. Tas ir aprīkots ar automātisku koncentrētas eļļošanas sistēmu, vārpstas-eļļas-dzesēšanas sistēmu un augsta-spiediena-šķembu-konveijeru, lai pagarinātu kritisko detaļu kalpošanas laiku un nodrošinātu stabilu darbību 24 stundu laikā. Tam ir arī elektriskā skapja gaisa kondicionētājs, lai uzturētu stabilu temperatūru un aizsargātu elektriskās sastāvdaļas.
Produkta galvenie tehniskie parametri
|
SPECIFIKĀCIJAS |
Vienības |
GMC1612 |
|
Galda izmērs (W*L) |
mm |
1000*1600 |
|
X ass gājiens |
mm |
1600 |
|
Y ass pārvietošanās |
mm |
1200 |
|
Z ass gājiens |
mm |
700 |
|
Portāla platums/pārbraukšanas augstums |
mm |
W:1230/H:860 |
|
Galda slodze |
t |
2 |
|
Attālums starp vārpstas degunu un galda virsmu |
mm |
100-800 |
|
T slots(skaitlis-platums*augstums) |
- |
7-22*140 |
|
Vārpstas konuss |
- |
BT40 |
|
Vārpstas ātrums |
r/min |
8000 |
|
Ātrgaitas ātrums |
m/min |
24/24/24 |
|
Griešanas padeves ātrums |
m/min |
10 |
|
Galvenā motora jauda |
kw |
11/15 |
|
Instrumentu žurnāls |
Roka24 |
|
|
Pozicionēšanas precizitāte |
mm |
X/Y 0.0075 Z 0.015 |
|
Atkārtojiet pozicionēšanas precizitāti |
mm |
0.005 |
|
Kopējais izmērs (G*G*H) |
mm |
4300*3200*3600 |
|
Mašīnas svars (apmēram) |
t |
10 |
Mašīnas standarta informācija
MAŠĪNU KONSTRUKCIJA
Augstas izturības augsta kvalitāteHT300čuguns
VADĪBAS SISTĒMA
Standarta: sintek kontroles sistēma
TAIVĀNAS PRECIZITĀTES VĀRPS
1. Taivānas vārpsta
2. Nokārtots dinamiskā līdzsvara ISO vērtējuma tests
TAIVĀNAS RĪKU ŽURNĀLS
1.TaivānaOKADA roka 24 instrumentu žurnāls .
2. instrumenta maiņas laiks tikai 2-3 sekundes.
1 slavena zīmola svina skrūve,
2. skrūvju gultnis, izmantojot SKF vai NACHI gultni,
3. savienojums YC tieši savienots
TAIVĀNAS PRECIZITĀTES LINEĀRĀS Sliedes
1. Taivānas ātrgaitas rullīšu lineārā virzošā sliede, pozicionēšanas precizitāte var sasniegt μm klasi
EĻĻOŠANAS SISTĒMA
HERGAutomātiska centralizēta eļļošanas iekārta.
PNEIMATISKĀS KOMPONENTES
Standarta arAirTACPneimatiskie komponenti
1. ar Schneider drošības elektriskajām sastāvdaļām
2. Standarta ātrā spraudnis
Katra iekārta izturēja Renishaw lāzera interferometra testēšanu un lodīšu testu
Lietojumprogrammu scenāriji
Liela veidņu un presformu nozare:To bieži izmanto, lai ražotu salīdzinoši vienkāršas veidnes, tostarp veidņu sagatavi, veidnes pamatni un lielākas štancēšanas veidnes ieliktni, liešanas veidni vai plastmasas iesmidzināšanas veidni. GMC1612 ir liels darba galds un augsta stingrība, kas ļauj neapstrādāt un daļēji{2}}apstrādāt lielas-veidnes detaļas virsmu, kad tā ir uzstādīta; Samazinot sekundāro-apstrādes laiku, tas uzlabo pelējuma-apstrādes efektivitāti.
Smagā tehnika un inženiertehniskās iekārtas:Piemērots liela mēroga -konstrukciju ražošanai augstas veiktspējas-mehāniskās iekārtās, piemēram, hidrauliskos vārstus, balstus un pamatnes, šasijas sastāvdaļas, siju konstrukcijas utt. Šīm detaļām ir liels tilpums un liels svars, un mašīnas 2,5 tonnu kravnesība un lielais gājiens var pilnībā apmierināt to apstrādes vajadzības.
Automobiļu un kosmosa komponenti:Piemērots liela izmēra -automobiļu komponentu (piem., virsbūves rāmju, lielu dzinēju pārsegu) un augstas veiktspējas aviācijas un kosmosa konstrukciju apstrādei. Augstā precizitāte un stabilitāte nodrošina, ka šo svarīgo komponentu apstrādes kvalitāte atbilst stingrajiem automobiļu un kosmosa industrijas standartiem.
Arhitektūras un rūpnieciskie metāla izstrādājumi:Piemērots liela mēroga -arhitektūras alumīnija profilu, rūpniecisko tērauda rāmju un citu detaļu apstrādei. Liela-laukuma apstrādes spēja un augsts-precizitātes līmenis var apmierināt arhitektūras dekorēšanas un rūpniecisko iekārtu ražošanas prasības.
Precīzijas mašīnu un liešanas iekārtu ražošana:Izmanto lielu augstas precizitātes mehānisko komponentu un sarežģītu lējumu, tostarp lielu zobratu, vārpstu un cita veida detaļu, apstrādei. Tas ir piemērots sarežģītu formu un lielu -izmēra darbu-darbu apstrādei lietuvēs vai precīzo mašīnu-instrumentu ražošanas uzņēmumos;
FAQ
J: Kādas ir portāla cnc frēzmašīnas GMC1612 galvenās specifikācijas?
A: darbagalda izmērs: L×W=1600mm × 1050 mm ;maksimālā nominālā kravnesība: 2T . X/Y/Z ass gājiens ir 1650 × 1200 × 700 mm, portāla platums 1230 mm, caurbraukšanas augstums 860 mm. Vārpstas apgriezienu diapazons: 40-8000 apgr./min.; Pozicionēšanas precizitāte ±0. 0075 mm (X/Y); ±0. 015mm(Z); Atkārtota pozicionēšanas precizitāte ±0. 005 mm. Vārpstas motora jauda: 11/15 kW; Rīku žurnāla ietilpība: 24 stacijas.
J: Kāds ir vārpstas tips, un vai to var uzlabot?
A: Standarta vārpsta ir BT40; ja to prasa procesa prasības, to var aizstāt ar BT50. Arī vārpstas ātrumu var palielināt, lai sasniegtu 10 000 un 12 000 apgr./min, lai veiktu ātrgaitas griešanu.
J. Kādus materiālus var apstrādāt ar GMC1612, un vai tas ir piemērots lielu darbu{1}}darbiem?
A: Galvenokārt apstrādā metāla materiālus, piemēram, oglekļa tēraudu, leģēto tēraudu, alumīnija sakausējumus, veidņu tēraudus, čugunus utt., Kā arī apstrādā inženiertehnisko plastmasu. Jā, tā 1600 × 1050 mm darba galds un 2,5-tonnu kravnesība ir īpaši izstrādāti lielām sagatavēm, piemērotas liela-formāta un smagu detaļu apstrādei.
J. Kādi pēc{0}}pārdošanas pakalpojumi tiek nodrošināti, un kāds ir garantijas periods?
A: Garantijas periods attiecas uz gadu, un mūsu uzņēmumu kvalitātes vadība ir ISO 9001 / CE / ROHS produkti. Tehniskais atbalsts visu diennakti; Uz vietas-pakalpojums; Nodrošiniet oriģinālās rezerves daļas; Piedāvāt bezmaksas operatoru apmācības nodarbības; Pēc-pārdošanas pārbaudes video pakalpojumi. Maksājuma termiņš ir: 30% avanss un 70% pirms-nosūtīšanas;
J: Kāds ir iekārtas kopējais izmērs un svars, un vai to ir viegli uzstādīt?
A: Izmērs ir aptuveni 4300 × 3200 × 3600 mm, un aptuvenā masa ir aptuveni 10,5 tonnas. Nodrošiniet visaptverošas uzstādīšanas rokasgrāmatas un var organizēt inženieru personālu, lai viņi ierastos uz vietas, lai veiktu nodošanu ekspluatācijā, savienojuma darbus (maksa-par-pakalpojumu).
