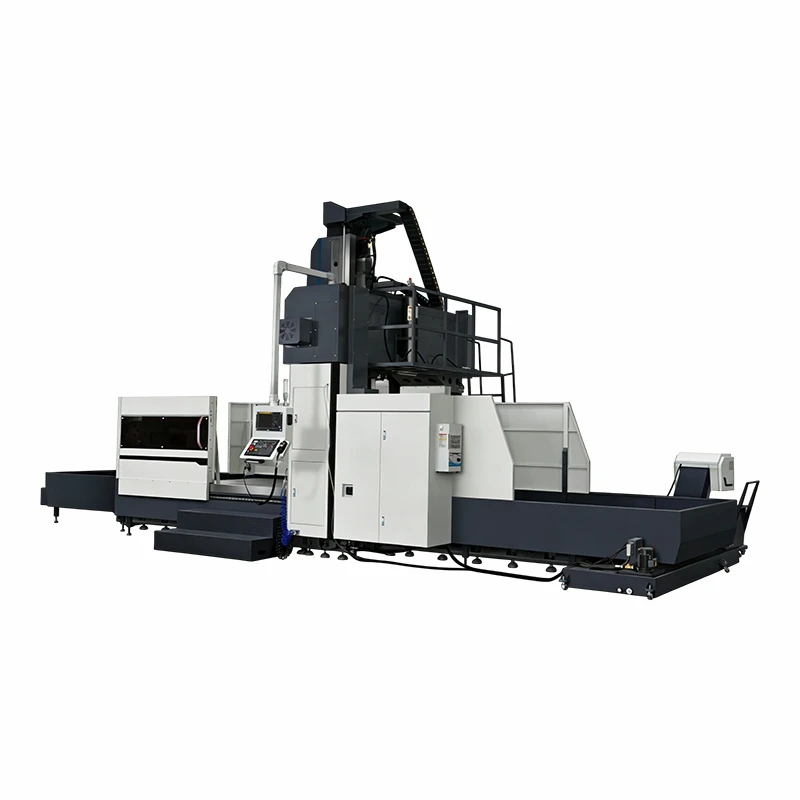

Lieljaudas portāla apstrādes centrs

GMC4220 kā lieljaudas-portāla mašīnai ir plašs darbgalds, kura izmēri ir 4000 x 1800 milimetru: maksimālā kravnesība ir aptuveni 12 tonnas.[2] [6] Tā X/Y/Z-ass kustības diapazons ir 4200x2200x1000 mm; Portāla platums ir 2300 mm, un brīvās ejas augstums ir 1400 mm. Tāpēc ar to var apstrādāt īpaši-lielas vai īpaši smagas{16}}apstrādājamās detaļas, piemēram, vēja{17}}elektrocentrāļus, lielas kuģu korpusa konstrukcijas un smagas{18}}mašīnu rāmja daļas. Izmantojot fiksētu staru{20}}kustīgu darbgalda struktūru, lai optimizētu telpas izmantošanu, padarītu darba gabalu novietošanu un noņemšanu ērtāku un izvairītos no konfliktiem ar iekārtu apstrādes laikā.

Galvenās sastāvdaļas, piemēram, portāla sija, kolonna un gulta, ir izgatavotas no augstas-kvalitatīvas HT300 čuguna, izmantojot integrētu liešanas tehnoloģiju, kas pēc ražošanas tiek pakļauts mākslīgai novecošanai + dabiskai novecošanai divējāda-sprieguma relaksācijas procesam, lai palielinātu stabilitāti par aptuveni 20%. Celtniecības sijai tiek izmantota slēgta -kaste-; tā šķērsgriezuma-izmēri ir 460 x 460 mm², un optimizētā iekšējā trijstūra-stiegrojuma riba ir ievērojami uzlabojusi visas konstrukcijas stingrību un pret{12}}trīces īpašības. Tam ir piecu-pirkstu lielas-noslodzes{15}}lineārā vadotnes sistēma un iepriekš nospriegota C3 pakāpes precīza lodveida skrūve, kas nodrošina stabilu darbību ilgstošas-lielas{20}jaudīgas griešanas laikā, saglabājot labu detaļu formas precizitāti.

Aprīkots ar 15 kw jaudas zobratu darbināmu vārpstu (pēc izvēles ir 30 kw), maksimālais griezes moments ir 180 Nm, un vārpstas ātruma diapazons var sasniegt 40–6000 apgr./min, kas ir īpaši izstrādāts smagai griešanai uz augstas -izturības materiāla. Izvēles 4:1 ZF reducētās pārnesumkārbas gals ir stabils. Jaudas pārvade un pietiekami griešanas spēki, lai nodrošinātu vienmērīgu izņemšanas darbību; Turklāt tas var palīdzēt saīsināt apstrādes laiku.

Tas ir nodrošināts ar ērtu -izmantojamu-CNC sistēmu (piemēram, Fanuc, Siemens vai GSK), kas atbalsta trīs-dimensiju pozicionēšanu (3D), DNC tālvadības pults apstrādi un viedo trauksmes uzvednes funkciju, lai samazinātu operatora darba slodzi. Iekārta ir aprīkota ar paš-centralizētu eļļas padeves ierīci, dubultu spirālveida skaidu konveijeru un aukstā-gaisa-dzesēšanas elektronisko kārbu, lai pagarinātu dažu detaļu kalpošanas laiku un garantētu vienmērīgu darbību 24 stundas. Modulārais dizains, vienkāršā struktūra samazina apkopes grūtības un izmaksas, viegli pieejamas rezerves daļas saīsina dīkstāves laiku.
