Shandong TaoFong CNC Machine Tool Co., Ltd. ir viens no vadošajiem tck63 slīpās gultas cnc virpas ražotājiem un piegādātājiem Ķīnā, kā arī atbalsta pielāgotus pakalpojumus. Laipni lūdzam šeit no mūsu rūpnīcas iegādāties augstas kvalitātes tck63 slīpās gultas cnc virpu. Ir pieejams labs serviss un saprātīga cena.

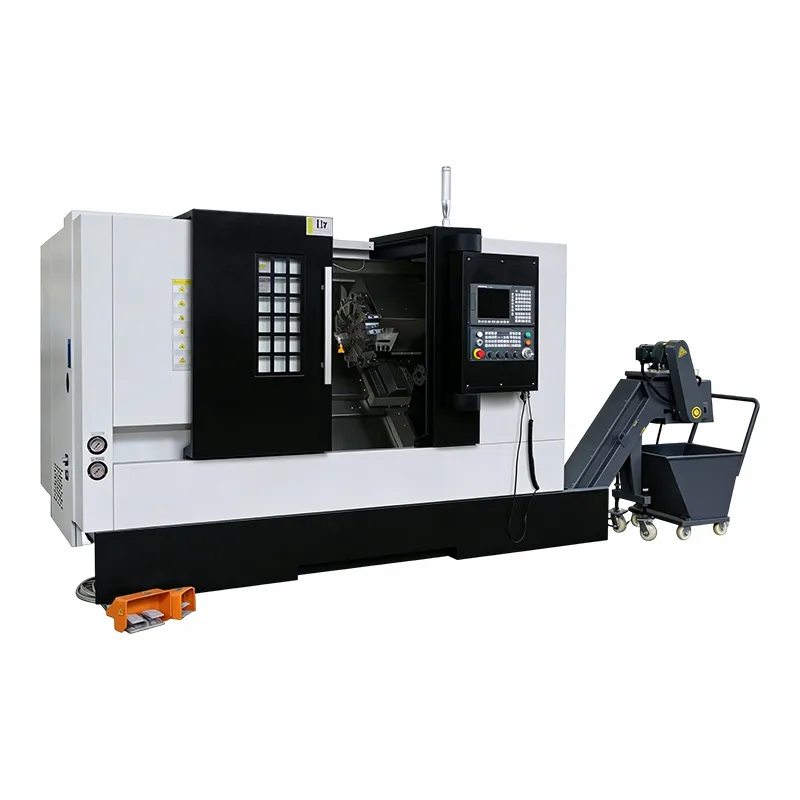

TCK63 slīpas CNC virpas ir efektīvas lielas-jaudas, vidēja izmēra vai lielākas slodzes horizontālas slīpas CNC virpošanas mašīnas, ko izmanto, lai apstrādātu augstas precizitātes mehāniskās detaļas, piemēram, cilindru, konusus, neregulāras izliektas virsmas un daudzu{3}}vītņu skrūves uz darba daļas-. Tam ir par 45{7}} grādos sabiezināts integrēts slīpais slānis, kas paplašina apstrādes laukumu, uzlabo vārpstas griezes momentu, pievieno viedo automātiskās vadības sistēmu, lai atrisinātu tādas problēmas kā nepietiekams apstrādes diapazons, zema-noslodzes jauda un vāja mikroshēmu-noņemšanas efekts, ko rada mazas slīpās šķautnes.{11}} Augstas -stiprības čuguna-iekšēji pastiprināts izstrādājums, ko var apstrādāt, lai apstrādātu dažādus plaši izmantotus metālus, tostarp, bet ne tikai, oglekļa tēraudu, nerūsējošo tēraudu, alumīnija sakausējumus, misiņu, čugunu un dažus augstas{15}}leģētos tēraudus. Tas piedāvā uzticamus, precīzus un ātrus -virpošanas pakalpojumus vidēja{17}} un liela mēroga{18}}precīzas ražošanas rūpnīcām, automobiļu detaļu sērijām, aviācijas un kosmosa piederumu apstrādei, smago mašīnu komponentu ražošanai, veidņu un piederumu procesiem, kas ir integrēti ar spēcīgu jaudas funkciju, augstu precizitāti, slīpas gultas funkcijām.

Produkta priekšrocības

45 grādu biezināta, integrēta slīpa gulta un izcili smaga{1}}noturība

TCK63 ir raksturīga īpašība: biezs, integrēts dizains 45 grādu leņķa platformai, kas nodrošina paplašinātu šķērsgriezuma laukumu ar uzlabotu spēka sadalījumu, salīdzinot ar maza leņķa platformām. Augstas-kvalitātes čuguna detaļa pēc trīs mākslīgās novecošanas apstrādes, lai atbrīvotu visus iekšējos spriegumus, var stabili darboties lielas-slodzes apstākļos ilgu laiku, neietekmējot līdzenuma precizitāti. svars ir 5000 kg. Tas nodrošina spēcīgu atbalstu stabilai smagu darba gabalu apstrādei un novērš darba gabalu deformāciju, kas ievērojami pārsniedz mazas slīpas virpas nestspēju.

Efektīva gravitācijas mikroshēmu noņemšana un nepārtraukta apstrāde

Plakanās-virpas bieži uzkrāj skaidas, un tām ir apstrādes precizitātes problēma; Tomēr, pateicoties 45 grādu slīpuma- gultnes struktūrai, tas var nodrošināt skaidu noņemšanu ar gravitācijas palīdzību. Griešanas procesa laikā skaidas un dzesēšanas šķidrums gravitācijas dēļ dabiski plūst uz iebūvēto-automātisko skaidu konveijeru, tādējādi izvairoties no skaidu uzkrāšanās uz darba galda un vadības ceļiem, kā arī rotējošām daļām; Manuālās tīrīšanas laika samazināšana par 85%, pastāvīgi automatizēta sistēma, lai trīskāršotu instrumentu kalpošanas laiku; Var arī ievērojami uzlabot ražošanas produktivitāti un procesa stabilizāciju.

Augsta precizitāte un jaudīga automātiska darbība

Aprīkots ar augstas -veiktspējas CNC sistēmu (standarta GSK980TDc, izvēles Siemens, FANUC vai Mitsubishi), kas spēj automātisku programmēšanu, programmu verifikāciju, parametru turēšanas ierīces,{2}}uz vietas veikt izmaiņas utt., un tai ir pievilcīgs krāsu LCD interfeiss, kas padara to lietotājam-draudzīgu pat pieredzējušiem lietotājiem. 12-pozīcijas servo-tornis var efektīvi darboties lielā ātrumā ar minimālu mašīnas-laiku. 15-18,5 kW, 40–4000 apgr./min mainīgas frekvences{16}}motors tieši darbina vārpstu ar regulējamu ātrumu un griezes momentu; Tam ir laba pielāgošanās dažādiem CNC mašīnām apstrādātiem{17}}detaļām, piemēram, vieglajiem{18}}metālu sakausējumiem, vidēja izmēra alumīnija sakausējumiem, smagākiem-noslodzes-augstas stiprības leģētā tērauda materiāliem. Padeves sistēma ir tieši savienota ar noslogotu augstas precizitātes lodveida skrūvi ar servomotoru, un tās pozīcijas precizitāte ir sasniegusi ±0,01 mm abos X/Z virzienos; Atkārtojamības pozicionēšanas kļūda nav lielāka par ± 0,006 mm attiecībā pret šo vērtību.

Ergonomisks dizains un vienkārša apkope

45-grādu slīpa-gulta Dizains, kas optimizē ergonomiku, lai operators varētu ērti piekļūt mašīnas darba zonai, instrumentu tornīšam un vadības panelim ilgākā darba periodā bez noguruma. Ir pievienots pilnīgs korpusa drošs aizsargpārsegs, kas aprīkots ar iebūvētu-drošas-bloķēšanas funkciju, lai nodrošinātu darbinieku drošību un novērstu darbības traucējumus, ko izraisa griešanas sērs. Eļļa vai gruži iekļūst tajā. Automātiskajai centrālajai eļļošanas sistēmai ir fiksēta-punkta kvantificēta eļļošanas funkcija vadošajām daļām, lodveida skrūvēm utt., lai samazinātu nodilumu un uzturēšanas izdevumus. Modulārais dizains un viedā kļūmju{11}}trauksmes funkcija uzlabo traucējummeklēšanu; Kompaktā struktūra ir ietaupījusi vairāk nekā 20% no darbnīcas vietas, salīdzinot ar vispārējām plakanām virpām tādām pašām apstrādes specifikācijām.

Produkta galvenie tehniskie parametri

SPECIFIKĀCIJAS	Vienības	TCK63	TCK63Y
Šūpoties virs gultas	mm	630	630
Šūpoties pāri šķērseniskajam slidkalniņam	mm	420	420
Maks. sagataves garums	mm	1000/1500/2000/3000	1000/1500/2000/3000
Maks. griešanas diametrs	mm	420/480	420/480
Vārpstas urbums	mm	105	105
Vārpstas deguna tips	-	A2-11	A2-11
Vārpstas ātruma pakāpes	-	Bezpakāpju	Bezpakāpju
Vārpstas apgriezienu diapazons	apgr./min	50-2000	50-2000
Čaks	-	12'' doba hidrauliskā patrona	12'' doba hidrauliskā patrona
X ass gājiens	mm	270	300
Y ass pārvietošanās	mm		±50
Z ass gājiens	mm	1000/1500/2000/3000	900/1400/1900/2900
X ass ātrā pārvietošanās	m/min	12	12
Y ass ātrā pārvietošanās	m/min		12
Z ass ātrā kustība	mm/min	16	16
Galvenā motora jauda	kw	15/18.5	15/18.5
Torņa tips		Servo tornītis 12. pozīcija	12 staciju spēka tornītis ar Y asi
Torņa modelis			BMT55-ER32
Tailstock spalvu konusveida	-	MT5	MT5
Tailstock bāzes pārvietošanās	mm	900/1400/1900/2900	900/1400/1900/2900
Vadošās sliedes tips	-	Slīpa gulta lineāra sliede
Mašīnas svars	kg	5000/6000/7000/9000	7000/8000/9000/11000

Mašīnas standarta informācija

INTEGRĀLĀ LIEŠANAS STRUKTŪRA

1. Augstas stiprības augstas kvalitātes viengabala čuguns.
2. Izmantojiet 30 grādu slīpas gultas liešanu

VĀRPSTAS VIENĪBAS

Standarts: Ķīnas slavenais vārpstas bloks, vārpstas ātrums bezpakāpju 4500 apgr./min

LINEĀRĀ DZELZCE

Standarts: TaivānaHIWIN bumbalineārās sliedes.

SKRŪVE

Standarta:Nanjing/TaivānaSkrūves izmantošanaSKF gultnis.

CNC VADĪBAS SISTĒMA

Standarts: GSK 988TA kontrollera sistēma.

HIDRLISKĀ ČAKS

1. Standarts: A2-6 vārpsta ar 8 collu dobu hidraulisko patronu.

SERVO TORNIS

Standartā ar 8 pozīciju servo tornīti

EĻĻOŠANAS SISTĒMA

HERGAutomātiska centralizēta eļļošanas iekārta.

ELEKTRISKĀS KOMPONENTES

StandartaŠneiderselektriskās sastāvdaļas.

TESTĒŠANA

Katra mašīna pagāja garāmRenishaw lāzera interferometra pārbaude

Lietojumprogrammu scenāriji

01/

Automobiļu detaļu masveida ražošana:Plaši pielieto -vidējas{1}} līdz lielas{2}}masas automobiļu detaļu, tostarp dzinēja kloķvārpstu, transmisijas pārnesumu, bremžu disku un šasijas komponentu, lielapjoma ražošanā. TCK63 detaļai ir augsta precizitāte un ātrs-rīka-skenēšanas-nomaiņas ātrums, lai panāktu vienmērīgu mikroshēmu izmešanas veiktspēju, nodrošinot nepārtrauktu un labas kvalitātes ražošanu jauniem enerģijas transportlīdzekļiem. Tā apstrādes lieljaudas īpašības var samazināt ražošanas ciklu un darbaspēka izmaksas liela mēroga{10}}ražošanai.

02/

Aviācija un precīza komponentu apstrāde:Izmanto kosmosa piederumu, tostarp gaisa kuģu dzinēju daļu, hidraulisko veidgabalu un precizitātes instrumentu komponentu, apstrādei. Augstas-pozicionēšanas precizitāte, uzticams veiktspējas rekords; To var izmantot sarežģītu izliektu virsmu apstrādei, lai nodrošinātu detaļu apstrādes precizitāti un atbilstu stingrajām aviācijas un precīzās ražošanas prasībām.

03/

Smagās tehnikas un veidņu piederumu apstrāde:Izmanto smago iekārtu daļu apstrādei, ieskaitot lielas vārpstas, gultņus un uzmavu daļas, kā arī veidņu sastāvdaļas masveida ražošanai, piemēram, veidņu kātus, veidņu uzmavas un vadotnes. TCK63 ir lielisks konstrukcijas dizains, kas nodrošina pietiekami daudz vietas izturīgu materiālu drošai un uzticamai apstrādei, lai iegūtu augstas -precizitātes daļas; Tas var arī samazināt apstrādes posmu skaitu, palielinot ražošanas efektivitāti.

04/

Vidēja-Pakešu un pielāgota precizitātes apstrāde:Piemērots vidēja lieluma -standarta metāla detaļu sērijveida apstrādei un nestandarta metāla izstrādājumu-nestandarta metāla izstrādājumu nelielu partiju apstrādei; Tipiski piemēri ir rūpniecisko sūkņu vārpstas, vārstu sastāvdaļas un medicīniskā aprīkojuma daļas. Tā vienkāršā programmēšana, automātiskā darbība un augstā{4}}precizitāte var apmierināt dažādas apstrādes vajadzības; Tas var samazināt ražošanas laiku, uzlabot produktu kvalitāti.

05/

Vidējas{0}}līdz-lielas precīzās ražošanas darbnīcas:Ideāli piemērots vidējas{0}}līdz-lieliem precīzijas ražošanas uzņēmumiem un darbnīcām, kas nodarbojas ar augstas-precizitātes, smagiem{3}}virpošanas darbiem; Tā inteliģentā automatizācijas veiktspēja, ātra dzelzs vīļu tīrīšana un kompaktais dizains uzlabo kopējo ražošanas efektivitāti un samazina darbaspēka izmaksas.

FAQ

J: Kādas ir galvenās TCK63 slīpās gultas CNC virpas specifikācijas?

A: Gultas maksimālā šūpošanās ir 630 mm, un griezums var būt no 500 līdz 3000 mm pēc izvēles. Vārpstas apgriezienu diapazons: 40{10}}4000 apgr./min (bezpakāpju ātruma regulēšana), pozicionēšanas precizitāte ±0,01 mm (X/Z virziens); Atkārtotas pozicionēšanas precizitāte ±0,006 mm; Patronas iekšējā diametra izmērs; 10 collu (standarta) hidrauliskā patrona. X, Z-ass kustības diapazons: 300mm/1000-3000mm (regulējams atkarībā no griezuma garuma). Neto svara diapazons: 5000-9000 kg ; Galvenā motora jauda: 15 - 18.5 kWe.

J: Kāda ir atšķirība starp slīpās gultas virpas TCK63 un TCK56?

A: Runājot par pārvietošanas diapazonu, ietilpības slodze; Jauda, TCK63 ir palielināts lielākā mērā nekā TCK56, tas arī palielina vārpstas cauruma izmēru no 80 mm, salīdzinot ar TCK56, kas sasniedz līdz 80 mm. Tā lielākais neto svars un izturība padara to piemērotāku liela apjoma-liela apjoma-vidēja{8}}līdz-liela izmēra{10}}komponentu apstrādei; TCK56 ir paredzēts mazāku vai vidēji{12}}izmēra precīzu detaļu apstrādei.

J. Kādus metāla materiālus tas var apstrādāt un vai tas var apstrādāt sarežģītu izliektu virsmu un daudzvītņu daļas?

A. Ar to var apstrādāt oglekļa tēraudu, nerūsējošo tēraudu, alumīnija sakausējumus, misiņu, čugunu, -čugunu, augstas- kvalitātes leģēto tēraudu utt. — mūsdienās plaši izmantotos materiālus metāla detaļu ražošanā. Ietver augstas-precizitātes CNC sistēmu, 12-pakāpju servotorni, kas spēj veikt lineāras kustības, leņķiskās un parabolas kustības; Ekscentriskās rievas sarežģītās izliektās virsmas apstrādes efektivitāti palielina daudzi pavedieni (metriska, collu, modulis, diametra solis).

J. Kādi pēc{0}}pārdošanas pakalpojumi tiek nodrošināti, un kāds ir garantijas periods?

A: Standarta garantijas laiks ir viens gads; tostarp vārpstai, motoram, CNC sistēmai un tornīšam ir nepieciešama trīs{0}gadu garantija. Mums ir visu diennakti pieejams tiešsaistes tehniskais atbalsts, problēmu-risināšanas video, oriģinālo rezerves daļu piegāde, kā arī bezmaksas--maksas-darba vietas-un-programmēšanas apmācības pakalpojumi; turklāt mēs piedāvājam apmaksātu remonta pakalpojumu{10}}uz vietas.

J: Vai tas ir piemērots precīzas ražošanas uzņēmumiem un kādas ir jaudas prasības?

A: Jā, tā augstā precizitāte, lielā ietilpība un stabils darba stāvoklis ir piemērots precīzās ražošanas uzņēmumiem un vidējiem{0}}līdz-lieliem darbnīcām. Strāvas padeve ar 380 V/50 Hz spriegumu, kas piemērota daudzu nozaru darba telpām. 15-18,5 kW augstas-efektivitātes īpašais motors, kas var darbināt galveno rotējošo daļu vidējas{10}}augstas slodzes lietošanas vidē, nodrošinot precīzu apstrādi, ja ražošanas procesā ir stingri izmēru precizitātes ierobežojumi.
